隔膜跳汰机的结构组成?
发布时间:2019-10-24 16:14
浏览次数:

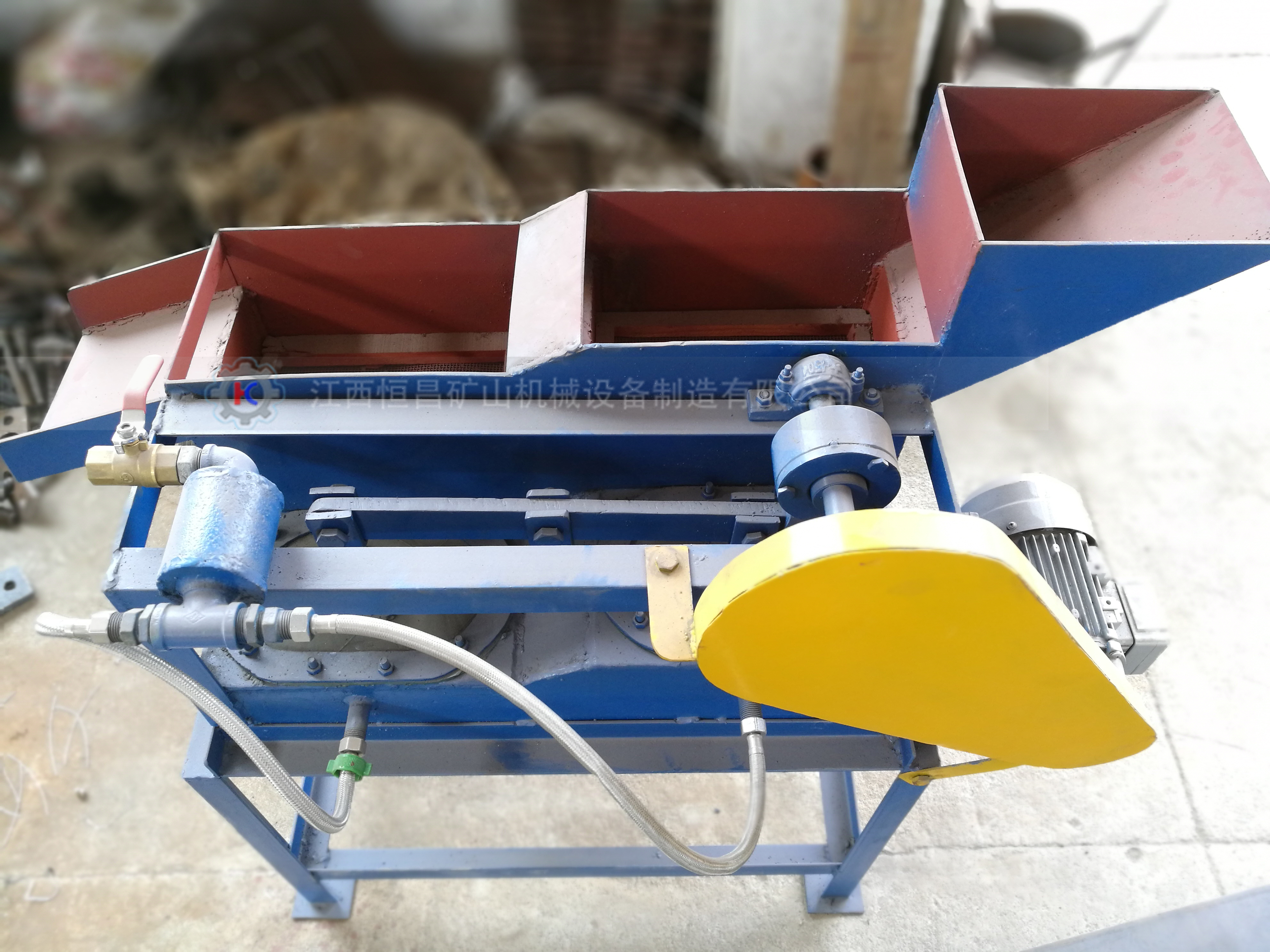

  隔膜跳汰机的结构组成?江西恒昌隔膜跳汰机分双头隔膜跳汰机和单头隔膜跳汰机两种型号,下面主讲双斗隔膜跳汰机的结构组成。隔膜跳汰机的结构组成由机身、传动装置、分水器、隔膜和活栓等主要部分组成,机体有两个大小的跳机斗,每个隔膜斗用不到底的隔板将其分成跳汰区和隔膜区两部分。







  隔膜跳汰机跳汰的过程是靠橡胶隔膜作上下往复运动所造成介质(水)的鼓动来进行。电动机通过三角皮带带动大皮轮转动,使偏心轴上的连杆上下运动,与此连杆连接的摇臂也上下运动,摇臂上另有二连杆连接橡胶隔膜、从而使隔膜获得上下往复运动,进行跳汰。



  根据被处理矿石的粒度,可以变更连杆的冲次和选取不同的冲程,以便获得最好的跳汰的效果。变更冲次的方法是更换小皮带轮,可有两种冲次:322次/分钟;420次/分钟。选取冲程方法为松开紧定螺钉和螺帽、拉出定位销、转动偏心调整套与偏心轴之间的相对位置,可有11种不同的冲程(0—25.3mm)。


  隔膜跳汰机由于振幅小,振动强度低,只适用于细粒物料的分选。现大多厂家选用的隔膜跳汰机有下锥体振动隔膜跳汰机和旁侧隔膜跳汰机,江西恒昌隔膜跳汰机有双头隔膜跳汰机和单头隔膜跳汰机两种型号可选!
